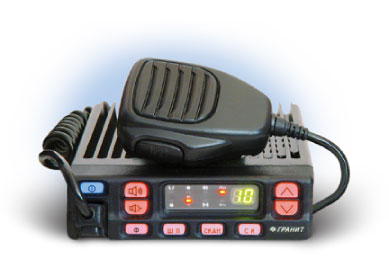

Продукция \ Радиостанции \ 2Р24 "Гранит"











       Руководство по эксплуатации радиостанции 2Р-24 "Гранит"



     Типовая схема подключения радиостанции 2Р-24 "Гранит"



     Типовая схема подключения с дополнительными гарнитурами



      Типовая схема подключения дополнительного пульта ПУ-22



      Схема электрических соединений 2Р-24 "Гранит" с выходом для регистратора



      Схема электрических соединений 2Р24 "Гранит" с  дополнительными гарнитурами



      Габаритные размеры  с присоединенным кронштейном для крепления 2Р-24



      Чертеж кронштейна крепления радиостанции 2Р-24 "Гранит"

.

       Задняя панель радиостанции 2Р-24 . Цоколевка разъемов . 2014г.











        Технические характеристики



  •  Диапазон частот                                                                                  -  300 Мгц - 350 МГц
  •  Количество программируемых каналов                                        -  100
  •  Минимальная мощность передатчика                                           -  1 Вт
  •  Максимальная мощность передатчика                                         -  35 Вт ( для судового исполнения - 15 Вт)
  •  Разнос частот между соседними каналами                                  -  25 кГц  (12,5 кГц - дополнительная опция , устанавливается по заказу)
  •  Волновое сопротивление антенно-фидерного тракта               -  50 Ом
  •  Чувствительность приемника (СИНАД 12 дБ)                             -  0,16 мкВ
  •  Выходная мощность звукового канала                                         - 1 Вт на встроенный  динамик
  •                                                                                                                 -  5 Вт  (внешний  8 Ом)
  •
  •  Номинальное напряжение питания   приемопередатчика         -  постоянное  12В ( от 10 В  до 16В)
  •  Мощность потребления радиостанции приведена в таблице 1.

              Таблица 1



Режим работы

Мощность потребления, Вт

         Передача   минимальная мощность, 1 Вт

                               максимальная мощность, 10 Вт

                               максимальная мощность, 20 Вт

                               максимальная мощность, 25 Вт

                               максимальная мощность, 35 Вт

15

30

 50

  60

75

         Прием*

15

         Дежурный прием

5

              *при максимальной громкости



  •  Избирательность  по соседнему каналу  -  не менее  75 дБ
  •  Избирательность по зеркальному и побочным каналам приема - не менее  80 дБ
  •  Интермодуляция - не менее  75 дБ.



         Основные функции и возможности .



  •    Включение/выключение питания одной кнопкой.
  •    Регулировка громкости кнопками (16 градаций) .
  •    Включение/выключение шумоподавителя.
  •    Переключение каналов (100 каналов , 0 - 99).
  •    Переход на спецканал (5канал) одной манипуляцией.
  •    Включение режима сканирование по каналам.
  •    Редактирование списка сканирования каналов (добавление/исключение каналов).
  •    Переключение уровня выходной мощности передатчика МИН/МАХ .
  •    Вызывной тон  1989Гц при передаче.
  •    Индикация  питания при выключенной радиостанции (светится кнопка «Вкл»)
  •    Индикация наличия сигнала в канале светодиодом .
  •    Индикация включения передачи светодиодом .
  •    Индикация соответствия установленного уровня мощности ВЧ сигнала и  мощности реально подаваемой в антенно-фидерный тракт.
  •    Индикация аварии в антенно - фидерном тракте .
  •    Индикация перегрева радиостанции.
  •    Индикация неисправности радиоканала .
  •    Блокировка кнопок передней панели.
  •    Подключение внешнего громкоговорителя.
  •    Цифровой шумоподавитель, позволяющий убрать «громкие щелчки» при  пропадании сигнала при приеме.
  •    Дополнительный кабельный выход  для подключения  дополнительных гарнитур ( выполняется под заказ) .
  •    Дополнительный кабельный выход для записи устройство протоколирования ( персональный  компьютер,магнитофон ) .
  •    Дополнительный корпусной комплект для стационарного размещения   в виде моноблока (настольное,  либо встраиваемое в стандартную стойку) .
  •    Встраиваемый  (в судовом варианте) DC/ DC  преобразователь с гальванической развязкой .   При мощностях  передатчика до 15 Вт,  позволяет    отказаться от внешнего блока питания.   Обеспечивается гальваническая развязка . Диапазон напряжений питания при использовании встроенного DC/DC  –  от 10 В  до 35 В.
  •   Подключение дополнительного  выносного пульта ( до 50 м ,  кабельное соединение ) .
  •   Индикация превышения питания выше 18В или снижения ниже 8В.
  •   Восстановление состояния при внезапном  пропадании напряжении питания  на короткое время  (При обычном включении радиостанция  включается на 5-м канале , при внезапном пропадании питания  и  восстановлении радиостанция помнит канал и установки на  которых работала).
